Disjuntores de corte no ar HWT de 800 a 6300A

Os disjuntores de corte no ar HWT estão concebidos para a protecção e comando das instalações de baixa tensão. Utilizados nos quadros eléctricos principais, estes aparelhos beneficiam de um elevado nível de desempenho, num reduzido volume de instalação. Para além da facilidade de utilização, da robustez e da durabilidade, os 3 tipos de relés de protecção permitem regulações precisas dos diferentes parâmetros de tempo e corrente. O resultado é uma eficiente protecção contra os defeitos eléctricos, mantendo uma coordenação total com os aparelhos a jusante.

Consulte o folheto informativo:

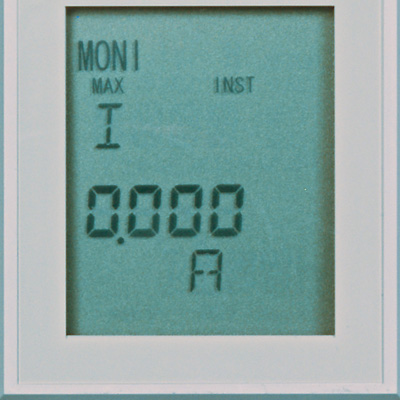

Leitura de dados através do ecrã LCD

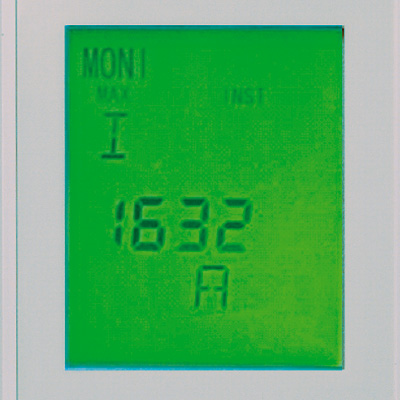

O relé de protecção avançado OCR-31B, permite visualizar os seguintes parâmetros:
  • Corrente nas fases e neutro (A) I1, I2, I3 e IN
  • Tensões compostas de linha (V) U12, U23, U31
  • Tensões simples de fase (V) U1N, U2N, U3N assim como os valores máximos
  • Potência activa (W, kW)
  • Energia (Wh, KWh, MWh e GWh)
  • Factor de potência (Cos fi)
  • Frequência (Hz)
  • Histórico de disparos (causa, corrente e tempo de corte)

Em fotografias

Vantagens

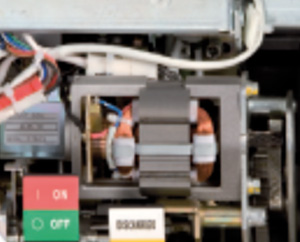

  • Uma completa gama de acessórios eléctricos e mecânicos.
  • Relés de protecção com funções avançadas.

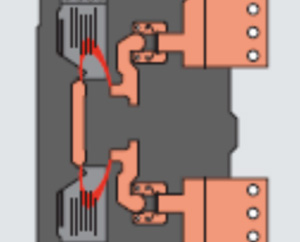

  • Elevado desempenho e durabilidade, com tecnologia de duplo corte no circuito de potência.
  • Dimensões compactas.

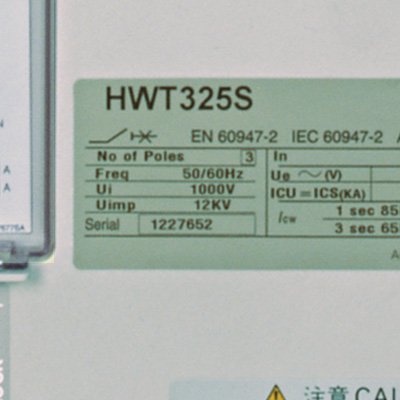

Características técnicas

  • Poder de corte: 65 kA até 120 kA.
  • Correntes estipuladas de 800 A até 6300 A.
  • Versão fixa ou extraível.

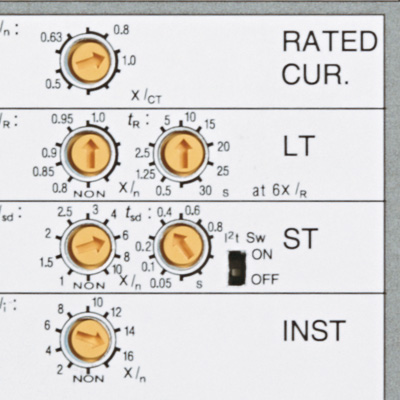

  • Relés de protecção eletrónicos, disponíveis em 3 versões.
  • Conformidade com as normas IEC 60947-2 e IEC 60947-3.
