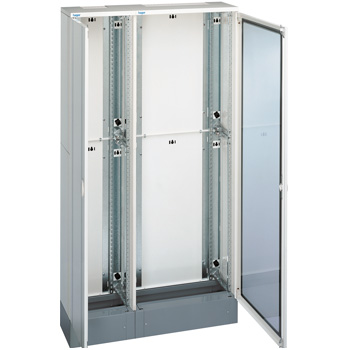

Caixas e armários quadro 4

Caixas e armários para compor, com possibilidade de montagem em pedestal e inteiramente desmontáveis. A associação dos fundos dos armários, tanto vertical como horizontal, permite realizar, associações sob medida e adaptadas a todas as necessidades.


Um sistema inteiramente para compor
As caixas e armários quadro 4 foram concebidos para uma instalação ainda mais simplificada. O armário é constituído por 3 sub-conjuntos:
  • fundo,
  • painéis laterais,
  • painel superior e painel inferior(ou pedestal).

Simples de montar
O painel superior e o painel inferior são colocados sobre o fundo. Os pilares são fornecidos já montados e fixos. Os parafusos de fixação são pré montados e imperdíveis. Os painéis laterais encaixam-se simplesmente nos pilares. Fixam-se facilmente devido aos parafusos pré-montados e imperdíveis. As guias existentes nos pilares facilitam e aumentam e rapidez de montagem.

Vantagens para si

  • Facilidade e versatilidade na montagem
  • Estética cuidada
  • Equipamento interno comum á restante gama quadro
  • Associação horizontal e vertical
  • Fornecido em embalagens planas, para minimizar o espaço ocupado
  • Peças pré-montadas, evitam que se percam

Características técnicas

  • Índices de protecção segundo EN 60529
  • IP 30 - IK 08 sem porta
  • IP 40 / IP 43 - IK 08 com porta
  • Tensão nominal Un = 690 V
  • Tensão nominal de isolamento Ui = 690 V
  • Corrente nominal ≤ 630A
  • Intensidade da corrente de curto-circuito Icc = 35 KA
