Caixas e armários quadro 4
Caixas e armários para compor, com possibilidade de montagem em pedestal e inteiramente desmontáveis. A associação dos fundos dos armários, tanto vertical como horizontal, permite realizar, associações sob medida e adaptadas a todas as necessidades.
Um sistema inteiramente para compor
As caixas e armários quadro 4 foram concebidos para uma instalação ainda mais simplificada. O armário é constituído por 3 sub-conjuntos:
- fundo,
- painéis laterais,
- painel superior e painel inferior(ou pedestal).
Simples de montar

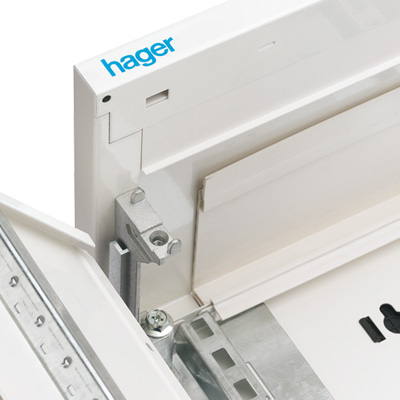

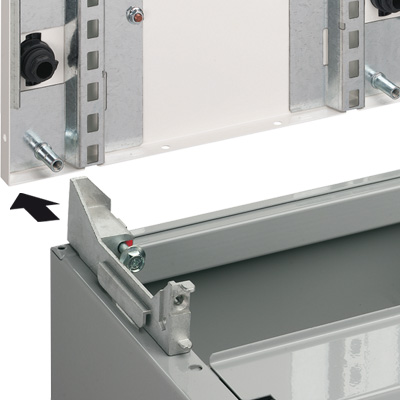

O painel superior e o painel inferior são colocados sobre o fundo. Os pilares são fornecidos já montados e fixos. Os parafusos de fixação são pré montados e imperdíveis. Os painéis laterais encaixam-se simplesmente nos pilares. Fixam-se facilmente devido aos parafusos pré-montados e imperdíveis. As guias existentes nos pilares facilitam e aumentam e rapidez de montagem.
Vantagens para si
- Facilidade e versatilidade na montagem
- Estética cuidada
- Equipamento interno comum á restante gama quadro

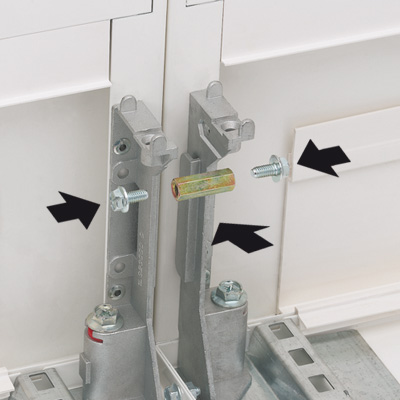

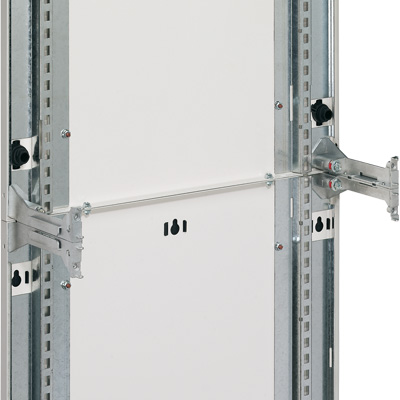

- Associação horizontal e vertical
- Fornecido em embalagens planas, para minimizar o espaço ocupado
- Peças pré-montadas, evitam que se percam
Características técnicas
- Índices de protecção segundo EN 60529
- IP 30 - IK 08 sem porta
- IP 40 / IP 43 - IK 08 com porta
- Tensão nominal Un = 690 V
- Tensão nominal de isolamento Ui = 690 V
- Corrente nominal ≤ 630A
- Intensidade da corrente de curto-circuito Icc = 35 KA
Em fotografias
