Limitadores de sobretensão
Tipo 1,1+2,2,3 e para linhas telefónicas
Limitadores de sobretensão
Os limitadores de sobretensão protegem os equipamentos eléctricos e electrónicos contra as sobretensões transitórias, não só as de origem atmosférica, mas também as resultantes da comutação de transformadores, de motores, ou de variações bruscas de carga. Estas sobretensões podem provocar a deterioração dos equipamentos eléctricos e a destruição dos componentes electrónicos dos receptores.A gama de limitadores de sobretensão destina-se a 2 tipos de protecção:
- Protecção geral:
- Protecção fina:
as cristas das sobretensões e proteger os receptores mais sensíveis.
Os limitadores de sobretensão podem ser utilizados em todos os esquemas de ligação à terra (regime de neutro).

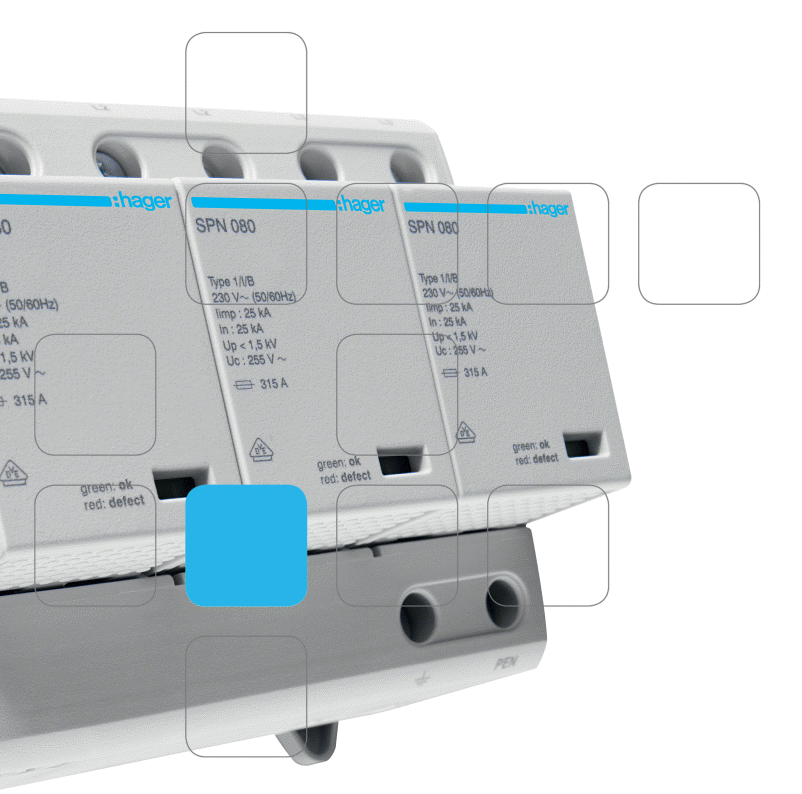

Limitadores de sobretensão Tipo 1+2, com cartuchos extraíveis.
Imp=100kA para onda (10/350μs)
SPN80xx
Up ≤ 1,5kV
Limitadores de sobretensão Tipo 1+2, monobloco, 2 e 4 módulos
Imp=12.5kA para onda (10/350μs)
SPA201 e SPA401
Up ≤ 1.5kV
Limitadores de sobretensão Tipo 1 monobloco, 1pólo
Imp=50kA para onda (10/350μs)
SP1x0
Up ≤ 4kV
Limitadores de sobretensão Tipo 2 com cartuchos extraíveis. 2 e 4 pólos
Imp=65kA para onda (8/20μs)
SPN265R e SPN465R
Up ≤ 1,5kV
Com indicador de aptidão à protecção.
Limitadores de sobretensão Tipo 2 com cartuchos extraíveis. 1 a 4 pólos
Imp=40kA para onda (8/20μs)
SPNx40x
Up ≤ 1,2kV
Algumas versões têm indicador de aptidão à protecção e tele-sinalização.
Limitadores de sobretensão Tipo 2 com cartuchos extraíveis. 2 e 4 pólos,
Imp=15kA para onda (8/20μs)
SPNx15x
Up ≤ 1,0kV
Algumas versões têm indicador de aptidão à protecção e tele-sinalização.
Limitadores de sobretensão Tipo 2 autoprotegido, com cartucho extraível. 2 pólos
Imp=15kA para onda (8/20μs)
SPN715D
Num só produto integra também uma protecção em modo comum e diferencial com um disjuntor 1P+N de 4,5kA segundo a EN 898
Up ≤ 1,5kV
Indicador de aptidão à protecção.
Limitadores de sobretensão Tipo 3 monobloco. 2 e 4 pólos
Imp=8kA para onda (8/20μs)
SPNx08S
Up≤ 1,0kV (P/N) e Up≤ 1,2kV (P/N/Terra)
Indicador de aptidão à protecção.
Limitadores de sobretensão Tipo 2. Para aplicações fotovoltaicas 1000V DC
Imp=25kA para onda (8/20μs)
SPV325
Up ≤ 4kV
(1000v DC)
Limitadores de sobretensão para linhas telefónicas, monobloco. Para linhas analógicas e digitais
Imp=10kA para onda (8/20μs)
SPN50x
Up ≤ 600V
